Uzimajući markuoverlock šivaća mašinakao primjer, autor uvodi standardno podešavanje visine štitnika igle i zazora mašine. Ako nešto nije u redu, ispravite to.
01 Za vrijeme jednoiglenog i dvoiglnog šivanja overlock šivaće mašine

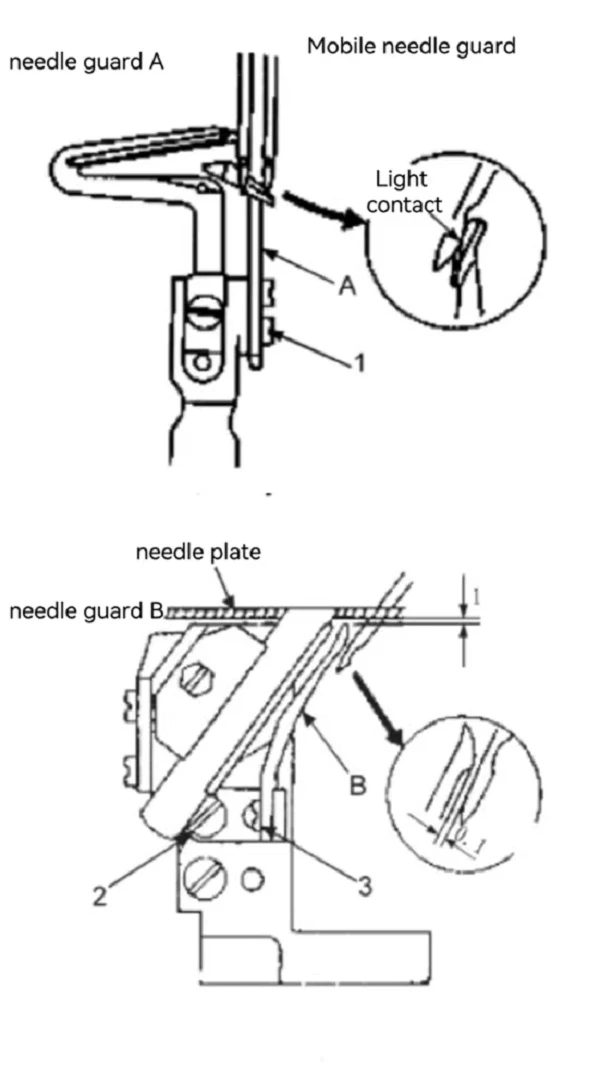

① Kada se donja igla za savijanje zakači, štitnik igle A blago dodiruje iglu kako bi se igla savijala {{0}}~0,05 mm (slika 1).
② Kada je igla u donjoj mrtvoj tački, razmak između štitnika igle B i igle je 0.1 mm.
③ Visina štitnika igle B je 1 mm ispod ploče igle.
Način podešavanja:
① Kada donji savijeni vrh igle dostigne središte krune igle, odvrnite vijak zaštitne ploče igle 1 za podešavanje, tako da zaštitna ploča A igle blago dodiruje iglu, a igla se savija 0~{{2 }}.05 mm.
② Kada je šipka igle u donjoj mrtvoj tački, odvrnite vijak za zaštitu igle 2 i okrenite štitnik igle B da napravite razmak između njega i igle 0.1 mm.
③ Odvrnite vijak B štitnika igle 3 tako da razmak između štitnika igle B i ploče igle bude 1 mm.
Promjena vrijednosti podešavanja:
① Snažan kontakt između štitnika igle A i igle će učiniti da se igla savije i poskoči.
② Postoji razmak između igle i zaštitne ploče igle A, a igla i savijena igla se sudaraju, što može uzrokovati slomljenu iglu ili oštećenje savijene igle.
③ Ako je štitnik igle B previsok, savijena igla i dvostruki lanac će skočiti.
④ Zaštitna ploča igle je preniska, a hlađenje i štitnik igle su pogođeni jer je potrošnja ulja za hlađenje igle smanjena.
⑤ Razmak između štitnika igle B i igle je velik, što će uzrokovati preskakanje igle zbog prevelikog zamaha igle. Razmak je mali, koji će stegnuti iglu, uzrokujući habanje zaštitne ploče igle i oštećenje igle.
02 Tokom sigurnosnog šivanja overlock šivaće mašine
Tokom sigurnosnog šivanja, postoje 4 zaštitne ploče za iglu A, B, C i D. A i B su isti kao kod overlock šivanja. Visina štitnika igle je 5 mm ispod štitnika igle (slika 2).
Način podešavanja:
① Odvrnite vijak zaštitne ploče igle 4 za podešavanje i pustite da ploča za zaštitu igle C malo dodirne iglu tako da je igla savijena za 0~0.05 mm.
② Visina ugradnje štitnika igle C se podešava na 5 mm odvrtanjem zavrtnja 3.
③ Odvrnite vijak 5 za podešavanje tako da razmak između štitnika igle B i mašine za iglu bude 0.1mm.
Napomena: Potvrdite visinu štitnika igle C, a zatim potvrdite razmak između štitnika igle B i igle.
Promjena vrijednosti podešavanja:
① Ako je visina zaštitne ploče igle C previsoka, ona će se sudarati sa savijenom iglom i uzrokovati preskakanje igle; Štitnik igle C je prenizak i oštetiće vrh igle.
② Razmak između zaštitne ploče igle C i igle mašine je prevelik, a zakrivljena igla za šivanje sa dvostrukom petljom sudara se sa iglom mašine, uzrokujući slomljenu iglu ili slomljenu zakrivljenu iglu. Ako je zazor premali, zaštitna ploča igle će biti snažno u kontaktu, uzrokujući trošenje i lomljenje igle.
③ Razmak između zaštitne ploče igle D i igle je prevelik, a zamah igle je sklon preskakanju igle. Ako je zazor premali, zaštitna ploča igle će se istrošiti i igla će biti slomljena.
